Breve Riassunto
Questo video fornisce una panoramica completa sulle quotature nei disegni tecnici, essenziali per comunicare le dimensioni e le caratteristiche degli oggetti da costruire. Vengono illustrati i componenti di una quotatura, le regole fondamentali per una corretta rappresentazione e gli errori comuni da evitare, con esempi pratici per facilitare la comprensione.
- Componenti della quotatura: linee di riferimento, linee di misura, frecce terminali e quote.
- Regole fondamentali: chiarezza, precisione, evitare intersezioni e sovrapposizioni.
- Errori comuni: quotature incomplete, linee di riferimento che attraversano il disegno, quote disposte in modo errato.
Introduzione alle Quotature [0:05]
La rappresentazione degli oggetti tramite proiezioni ortogonali non è sufficiente per fornire informazioni complete su dimensioni, forma e impiego. Per questo, i disegni tecnici devono essere completati con quotature, che specificano materiale, forma e dimensioni dell'oggetto. Le quotature sono essenziali per la realizzazione pratica degli oggetti nelle aziende.
Componenti di una Quotatura [2:30]
Una quotatura è composta da linee di riferimento, che si estendono dal disegno, e linee di misura, parallele alla distanza da misurare, con frecce terminali e la quota numerica. Le linee di riferimento devono superare la linea di misura di circa 5 mm. In alcuni casi, gli assi di simmetria possono sostituire le linee di riferimento. Le quote possono essere inserite all'interno del disegno, ma senza esagerare per non compromettere la chiarezza.
Quotatura di Smussi e Raccordi [5:11]
Nel caso di smussi e raccordi, il riferimento si determina prolungando le linee di contorno per facilitare i processi di lavorazione. Ad esempio, una quota di 104 mm può indicare la distanza originale tra due smussi, utile durante le fasi di lavorazione anche se gli spigoli vivi non sono più presenti alla fine.
Regole Fondamentali per la Chiarezza [6:15]

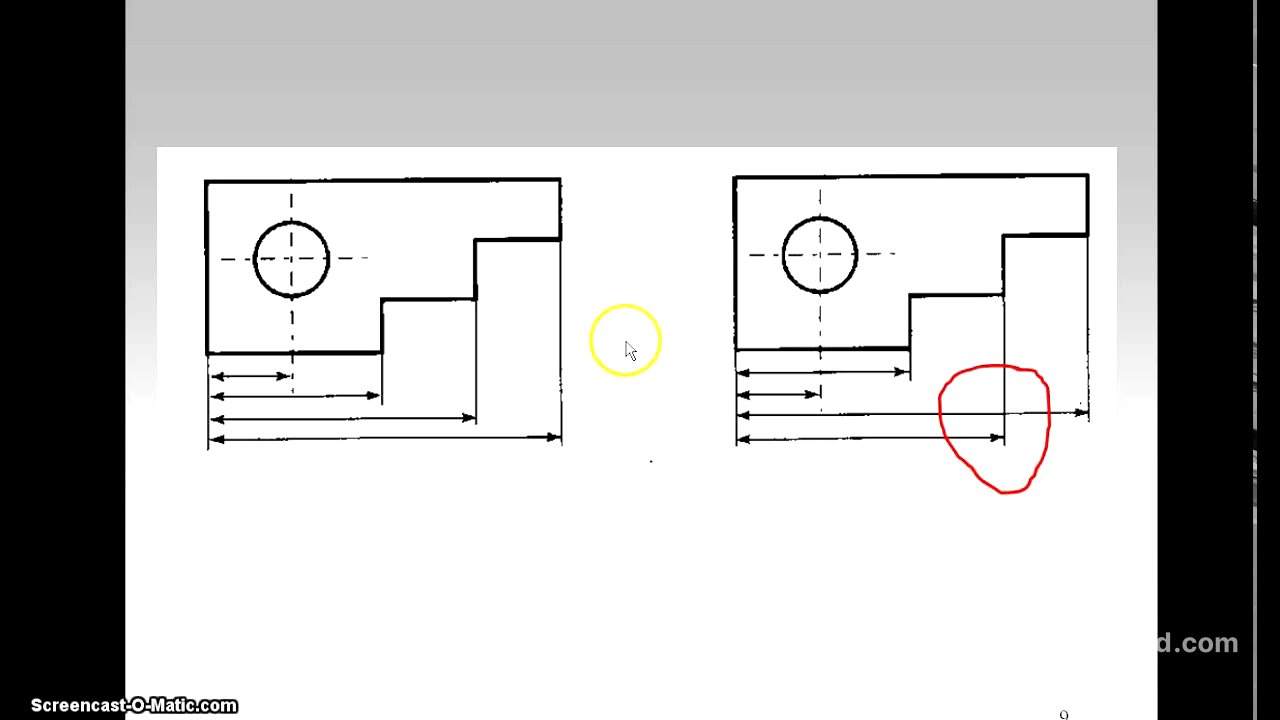

È importante evitare che le linee di riferimento attraversino le figure per non creare confusione. Le quote devono essere disposte in modo chiaro e logico, preferibilmente in cascata, partendo dalla misura più piccola vicino all'oggetto e allargandosi verso l'esterno. Evitare intersezioni tra linee di riferimento e linee di quota. Mantenere una distanza uniforme tra le linee di misura per facilitare la lettura del disegno.
Quotatura di Superfici Inclinate e Oggetti Simmetrici [10:10]
Nei pezzi con superfici inclinate, è necessario quotare le viste ausiliarie per rappresentare correttamente le distanze. Nei pezzi parzialmente simmetrici, le linee di misura si interrompono rispetto all'asse di simmetria, indicando che la parte mancante è identica alla parte rappresentata. Questi simboli di uguale sull'asse indicano che la parte omessa è uguale alla parte di sinistra.
Linee di Misura Interrotte e Disposizione delle Cifre [12:12]
Se le linee sono numerose, possono essere incomplete o sfalsate per chiarezza. Le linee di misura devono essere tracciate interamente anche se si riferiscono ad elementi rappresentati in modo interrotto, come nel caso di una linea di frattura. Le linee di misura devono essere perpendicolari a quelle di riferimento, salvo casi particolari in cui si deroga per chiarezza. Le cifre devono essere disposte parallelamente alla linea di misura, al di sopra e staccate da essa. La quotatura orizzontale è letta direttamente, mentre quella verticale deve essere letta da destra.
